鑄鋼電動閘閥
上海代益閥門專業生產鑄鋼電動閘閥，不銹鋼電動閘閥，法蘭鑄鋼電動閘閥，螺紋鑄鋼電動閘閥，Z941G鑄鋼電動閘閥。
電動閘閥：動作力距比電動閥門大，電動閥門開關動作速度可以調整，結構簡單，易維護，動作過程中因氣體本身的緩沖特性，不易因卡住而損壞，但必須有氣源，且其控制系統也比電動閥門復雜。 電動閘閥響應靈敏，安全可靠，很多對控制要求高的廠專為氣動儀表控制元件設置壓縮空氣站。電動的就是要電。并能控制其流量的裝置

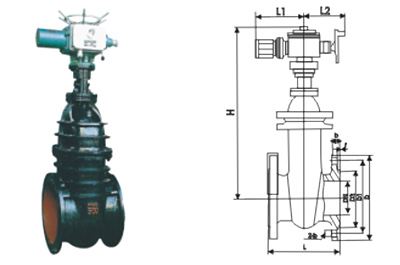

主要尺寸和重量
|
公稱壓力MPa |
公稱通徑DN |
|
|
|
|
|
|
|
|
電動裝置 |
重量 |
|
L |
D |
D1 |
D2 |
b |
f |
z-d |
H |
|
1.6 |
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4～18 |
595 |
DZW15 |
56 |
|
50 |
250 |
160 |
125 |
100 |
16 |
3 |
4～18 |
653 |
DZW20 |
59 |
|
65 |
265 |
180 |
145 |
120 |
18 |
3 |
4～18 |
665 |
DZW20 |
62 |
|
80 |
280 |
195 |
160 |
135 |
20 |
3 |
8～18 |
725 |
DZW20 |
74 |
|
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8～18 |
787 |
DZW20 |
92 |
|
150 |
350 |
280 |
240 |
210 |
24 |
3 |
8～23 |
955 |
DZW30 |
161 |
|
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12～23 |
1105 |
DZW30 |
219 |
|
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12～25 |
1343 |
DZW45 |
376 |
|
300 |
500 |
460 |
410 |
375 |
30 |
3 |
12～25 |
1516 |
DZW60 |
484 |
|
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16～25 |
1678 |
DZW60 |
695 |
|
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16～30 |
1849 |
DZW90 |
977 |
|
450 |
650 |
640 |
585 |
545 |
40 |
4 |
20～30 |
1937 |
DZW90 |
1033 |
|
500 |
700 |
705 |
650 |
608 |
44 |
4 |
20～34 |
2234 |
DZW120 |
1087 |
|
600 |
800 |
840 |
770 |
718 |
48 |
5 |
24～41 |
2432 |
DZW180 |
1357 |
|
700 |
900 |
910 |
840 |
788 |
50 |
5 |
24～41 |
2489 |
DZW250 |
1481 |
|
800 |
1000 |
1020 |
950 |
898 |
52 |
5 |
24～41 |
2643 |
DZW350 |
1845 |
DN700\DN800的型號為z942.
|
公稱壓力Mpa |
公稱通徑DN |
主要外形尺寸和連接尺寸（ mm) |
電動裝置 |
重量 |
|
L |
D |
D1 |
D2 |
b |
f |
z-d |
|
2.5 |
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4~18 |
DZW15 |
60 |
|
50 |
250 |
160 |
125 |
100 |
20 |
3 |
4~18 |
DZW20 |
64 |
|
65 |
265 |
180 |
145 |
120 |
22 |
3 |
8~18 |
DZW20 |
65 |
|
80 |
280 |
195 |
160 |
135 |
22 |
3 |
8~18 |
DZW20 |
79 |
|
100 |
300 |
230 |
190 |
160 |
24 |
3 |
8~23 |
DZW20 |
98 |
|
125 |
325 |
270 |
220 |
188 |
28 |
3 |
8~25 |
DZW30 |
154 |
|
150 |
350 |
300 |
250 |
218 |
30 |
3 |
8~25 |
DZW30 |
168 |
|
200 |
400 |
360 |
310 |
278 |
34 |
3 |
12~25 |
DZW45 |
219 |
|
250 |
425 |
425 |
370 |
332 |
36 |
3 |
12~30 |
DZW45 |
390 |
|
300 |
450 |
485 |
430 |
390 |
40 |
4 |
12~30 |
DZW60 |
505 |
|
350 |
550 |
550 |
490 |
448 |
44 |
4 |
16~30 |
DZW60 |
736 |
|
400 |
600 |
610 |
550 |
505 |
48 |
4 |
16~34 |
DZW90 |
1027 |
|
450 |
650 |
660 |
600 |
555 |
50 |
4 |
16~34 |
DZW90 |
1139 |
|
500 |
700 |
730 |
660 |
610 |
52 |
4 |
20~34 |
DZW120 |
1228 |
|
600 |
800 |
840 |
770 |
718 |
56 |
5 |
20~41 |
DZW180 |
1502 |
|
700 |
900 |
955 |
875 |
815 |
60 |
5 |
20~41 |
DZW250 |
1617 |
|
800 |
1000 |
1070 |
990 |
930 |
64 |
5 |
20~48 |
DZW350 |
1923 |
注：DN700、DN800的型號為Z942型。
|
公稱壓力Mpa |
公稱通徑DN |
主要外形尺寸和連接尺寸（ mm) |
電動裝置 |
重量 |
|
4.0 |
L |
D |
D1 |
D2 |
D6 |
b |
z-d |
f2 |
H |
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4~18 |
4 |
617 |
DZW15 |
46 |
|
50 |
250 |
160 |
125 |
100 |
88 |
20 |
4~18 |
4 |
665 |
DZW20 |
58 |
|
65 |
280 |
180 |
145 |
120 |
110 |
22 |
8~18 |
4 |
680 |
DZW20 |
68 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8~18 |
4 |
752 |
DZW20 |
80 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8~23 |
4.5 |
846 |
DZW30 |
108 |
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
8~25 |
4.5 |
1087 |
DZW45 |
258 |
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
12~30 |
4.5 |
1243 |
DZW45 |
366 |
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
12~34 |
4.5 |
1429 |
DZW60 |
472 |
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
16-34 |
4.5 |
1608 |
DZW90 |
673 |
|
350 |
850 |
570 |
510 |
465 |
422 |
52 |
16-34 |
5 |
1738 |
DZW90 |
804 |
|
400 |
950 |
655 |
585 |
535 |
474 |
58 |
16-41 |
5 |
1897 |
DZW120 |
1081 |
|
450 |
1050 |
680 |
610 |
560 |
524 |
60 |
20-41 |
5 |
2104 |
DZW180 |
1259 |
|
500 |
1150 |
755 |
670 |
612 |
576 |
62 |
20-48 |
5 |
2401 |
DZW180 |
1348 | |
